Adaptador para Teclados AT a PS2 o PS2 a AT



Esta guía nos servirá para realizar un adaptador para teclados con una conexion Din 5(AT) a Mini DIN(PS/2) o viceversa. Primero verán como realizar las conexiones si quieren realizar un adaptador y luego lo verán para realizarlo en forma directa reemplazando el conector.

Ahora veremos un adaptador para un teclado DIN macho los utilizado el las computadoras AT a Mini DIN hembra mas utilizado en las computadoras de formato ATX.

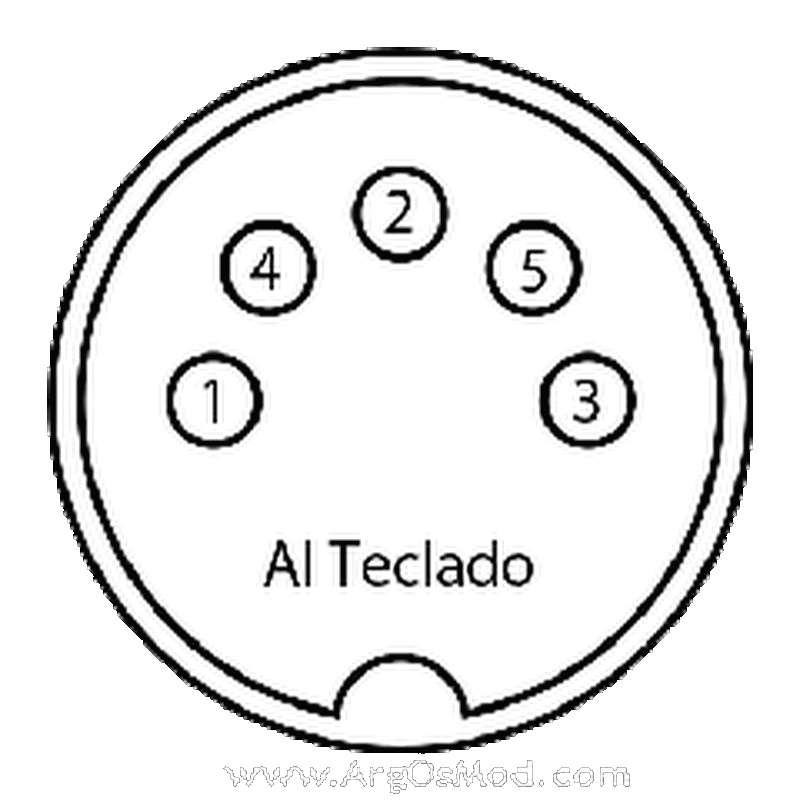

001_DinMDin03

002_DinMDin04







Señal

Din (AT)

Mini Din (PS2)

Shield

Shield

Shield

Clock

1

5

Data

2

1

Ground

4

3

+5VCD

5

4




Ahora veremos como sería teniendo un teclado con conector Mini Din 6 macho a una PC AT con conexion DIN 5 hembra, ósea nuestro adaptador seria hembra mini DIN al teclado y macho DIN a la PC.

003_DinMDin05 003_DinMDin06





Señal Din Mini Din
Shield Shield Shield
Clock 1 5
Data 2 1
Ground 4 3
+5VCD 5 4





Si lo que van a realizar es un adaptador necesitaran un cable de dos pares (ósea cuatro cables internos) y los dos conectores DIN y Mini DIN, macho y hembra según corresponda y los soldaran como lo anteriormente mostrado.





004_DinMDin13

004_DinMDin14

004_DinMDin15



Si no, podemos simplemente reemplazar el conector y hacerlo de forma definitiva la conexion. Les recomiendo conseguir los conectores de algún teclado en deshuso, facilitara la soldaduras ya que tenemos los cables unidos al conector, solo deberemos identificarlos.



005_DinMDin10

006_DinMDin09



Acá lo podemos ver a los dos conectores, como podrán notar en este caso en ambos tienen cuatro cables del mismo color (rojo, amarillo, blanco y verde) pero no se guien por ello y unan los cables del mismo color porque conducen distintas señales cada uno, tal vez en algún caso coincida pero repito "nos de guíen por el color de los cables". En este caso se unieron los cables rojos con los amarillos y los blancos con los verdes.



006_DinMDin11



007_DinMDin08



008_DinMDin07



Veamos como quedo en nuestro teclado.





009_DinMDin04 009_DinMDin06



Señal

Din

Color

Mini Din

Color

Shield

Shield

Shield

Clock

1

Verde

5

Blanco

Data

2

Blanco

1

Verde

Ground

4

Amarillo

3

Rojo

+5VCD

5

Rojo

4

Amarillo





Aislamos todas las soldaduras, y lo cubrimos con termocontraible para una mejor terminación.





010_DinMDin02

010_DinMDin16



Fuente: Argosmod.com.ar
